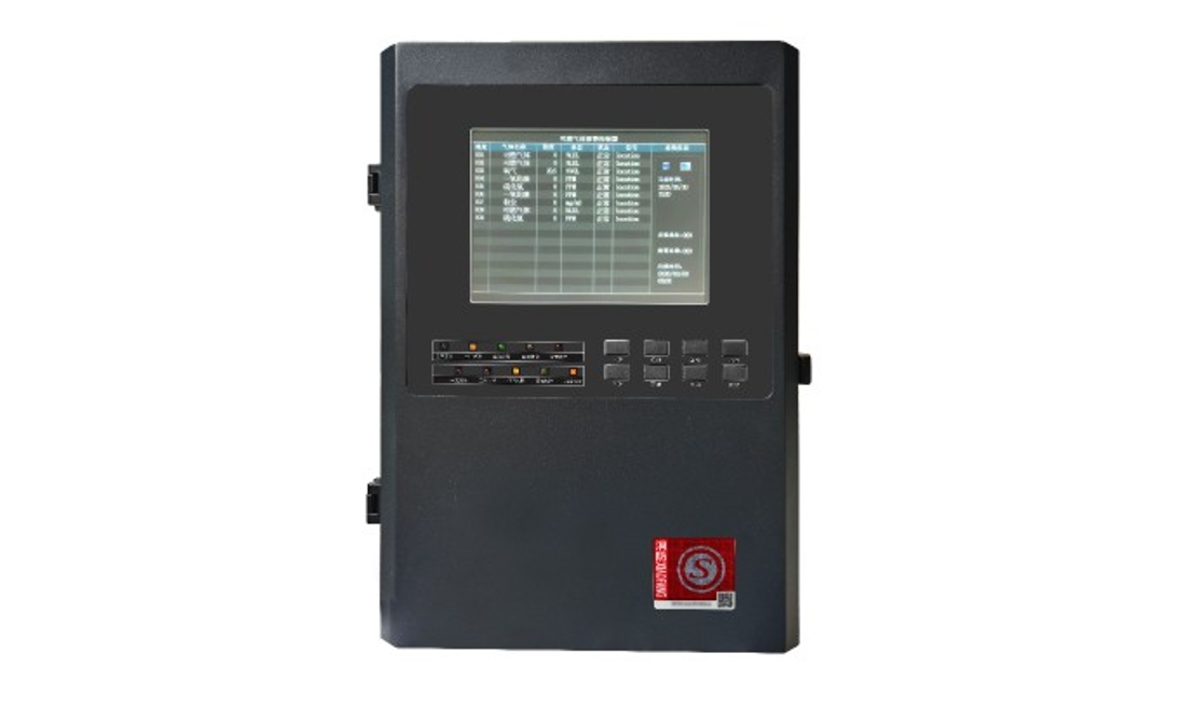

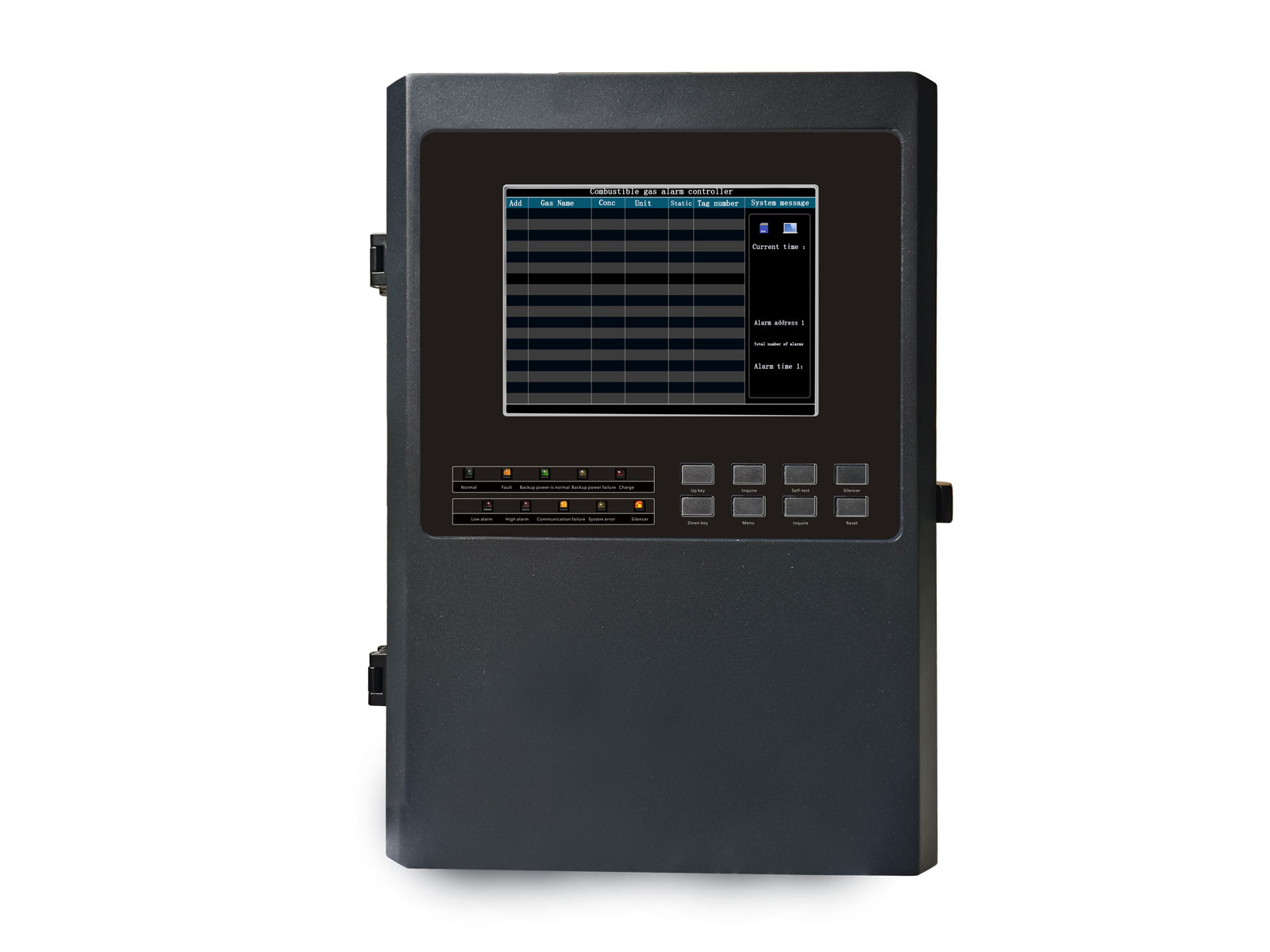

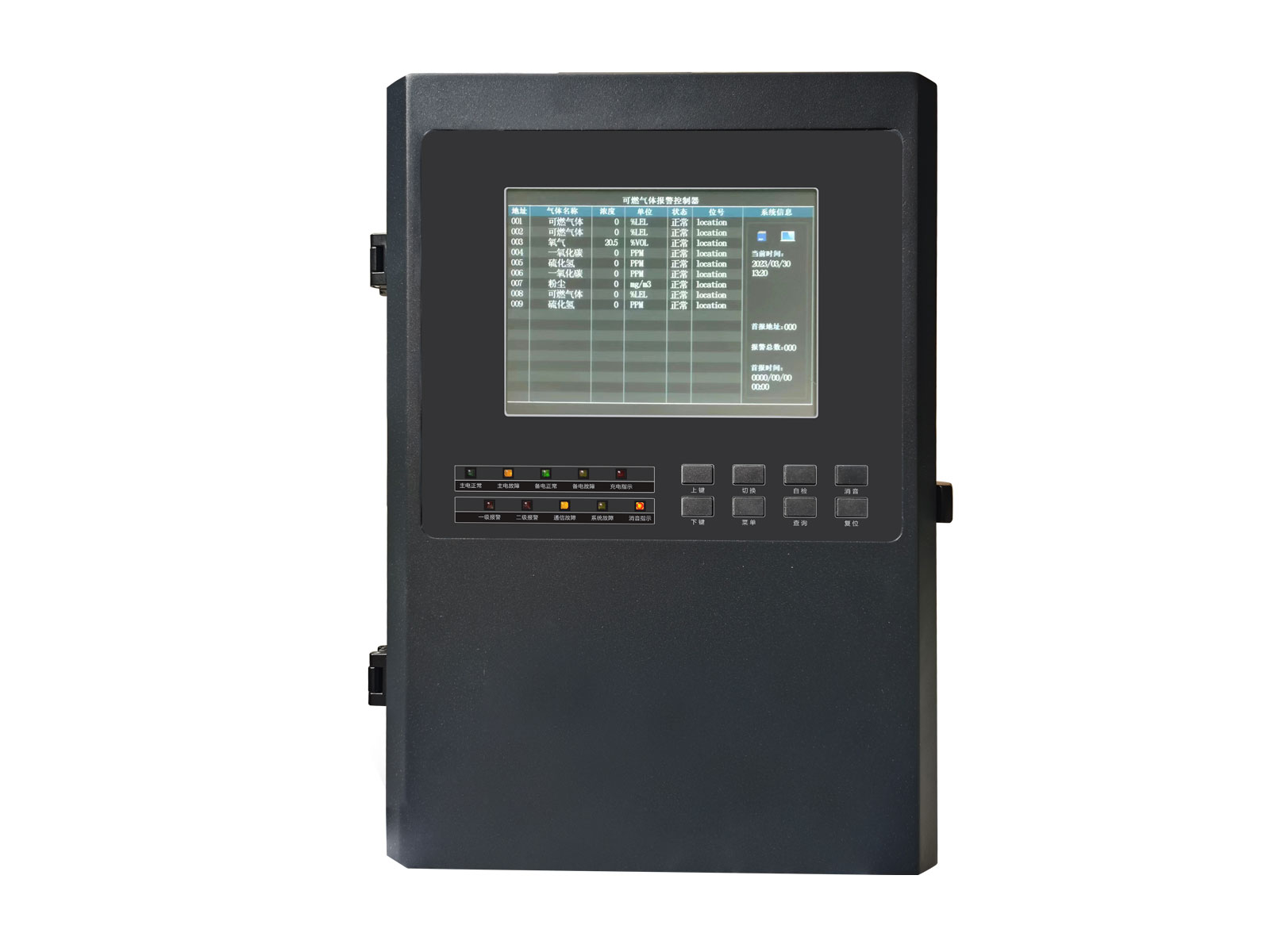

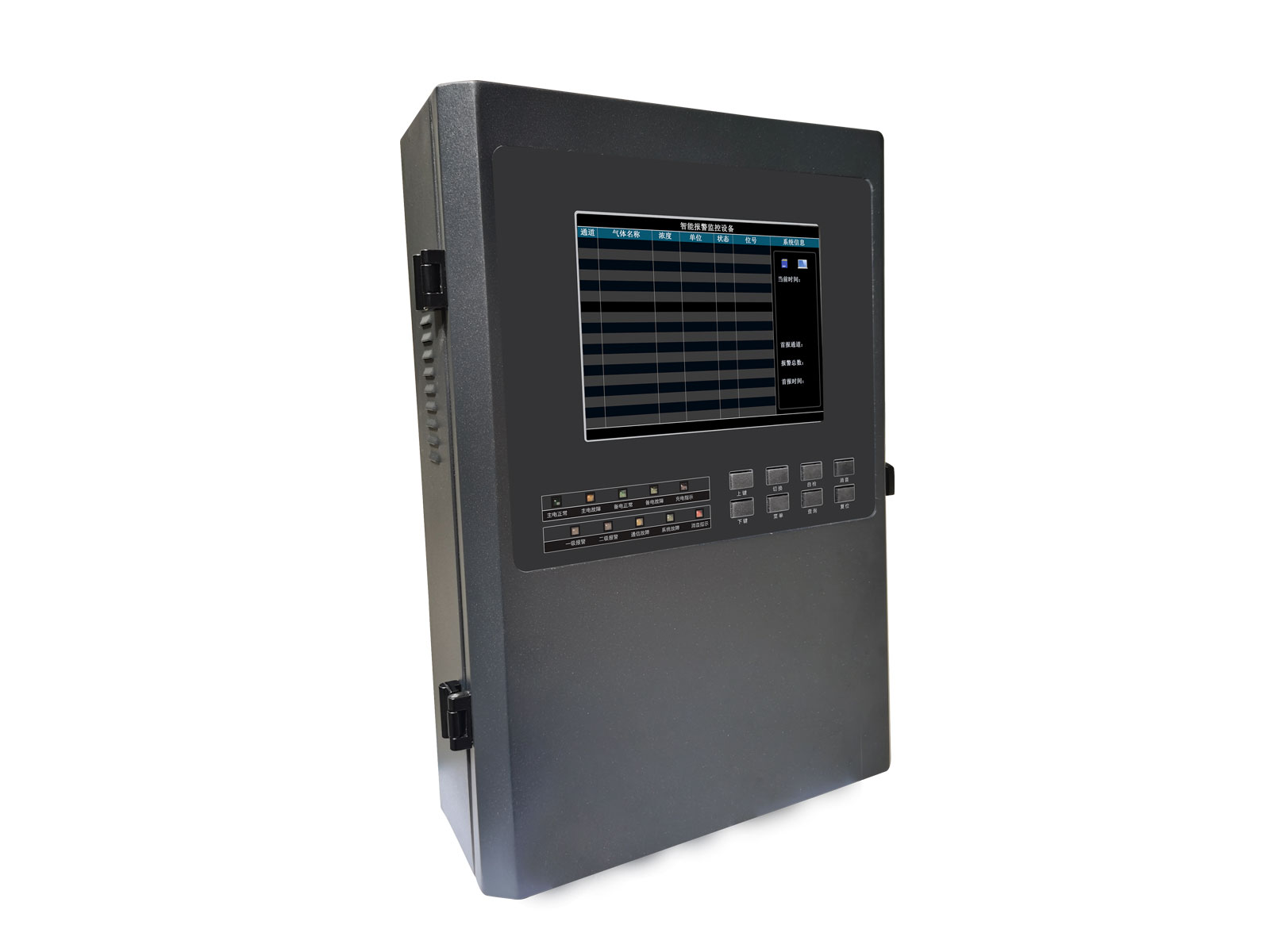

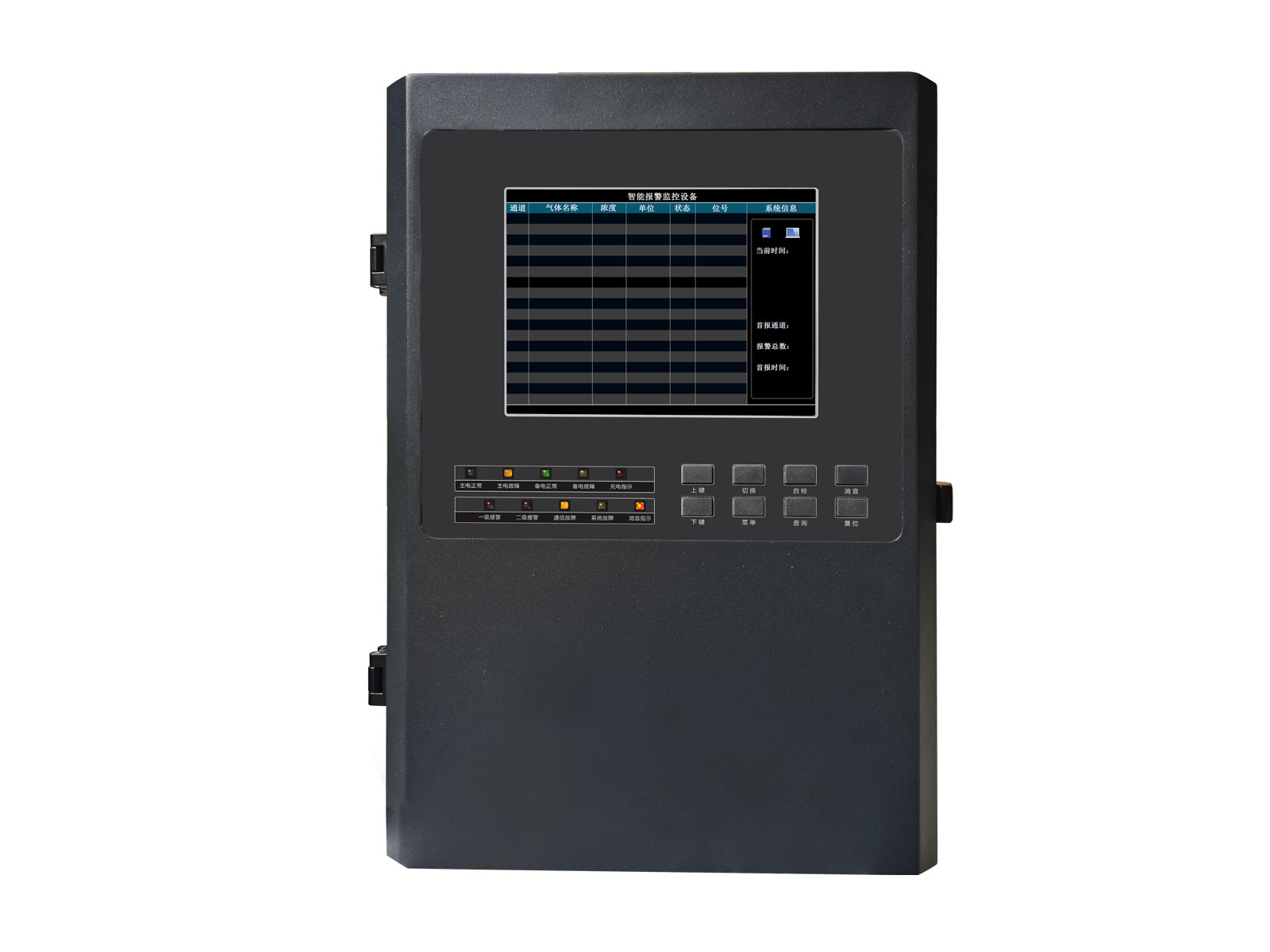

GDB10型氣體報警控制器是我公司研制的多點監控氣體報警器,用于檢測環境空氣中待測氣體的濃度,當環境中檢測到待測氣體的濃度達到或超過預置報警值時,控制器立即發出聲光報警,以提醒我們及時采取安全措施,并啟動執行器來控制驅動排風或其它外設設備,防止中毒事故、爆炸、及火災發生,從而保障生命、財產的安全。
產品特點:
◆ 可帶打印機(選配)
◆ 8寸大屏幕中文彩色液晶顯示
◆ 可現場調整背光亮度,節能高效
◆ 可接門崗打卡簽到呼出酒精檢測儀(選配)
◆ 系統采用32位處理器作為控制單元,靈敏度高,處理速度快
◆ 可帶多個檢測不同氣體成分的探測器,并同時對多點集中控制
◆ 本機故障自檢適應檢測,具有較高的可靠性、維護性
◆ 智能化系統,方便的在線零點校正,量程校正
◆ 多種類報警音,可區分報警信號(可選配音樂報警)
◆ 具有150路RS485輸入
◆ 多路無源繼電器觸點輸出,聯動關系、報警輸出可自由編程,
報警輸出可手動測試
◆ 內置12萬條報警/故障記錄/歷史記錄容量,外置SD存儲,可
生成報表文件移至電腦查看數據,
◆ 帶有備用電源,可在斷電情況下繼續運行(可選配外置備用電
源增加斷電待機時長)
◆ 可現場手動添加出廠前未錄入氣體名稱,最多可顯示7個漢字
◆ 可手動添加每一通道位號(備注)信息,便于區分查看
◆ 單頁實時濃度列表可顯示18路通道,單頁實時濃度曲線可顯示2路通道
◆ 具備歷史曲線顯示功能,可方便查看歷史趨勢,歷史數據可生成報表文件到SD卡,
并可移至電腦查看、保存
◆ 可現場修改自動巡檢顯示時間,亦可調整至手動模式,便于現場人員維護查看
◆ 安裝方式:壁掛式
◆ 指示方式:彩屏液晶顯示、聲光報警
◆ 工作環境溫度:-10℃~+50℃
◆ 工作環境濕度:(20~93)%RH
◆ 主電電源:AC220V±15%、50Hz±1%(主電保險3A)
◆ 功率:≤10W
◆ 探測器供電電壓:DC24V(1±15%)
◆ 備電欠壓報警值:DC21V±1V
◆ 探測器與主機連接線要求:GDB9:≥RVVP 3×1.5mm2
GDB10:≥RVVP 4×1.5mm2
◆ 探測器與主機通訊距離:≤1000m
◆ 探測器接口:
GDB9:三分線接口,可接收輸出信號為(4~20)mA電流信號的氣體探測器
GDB10:四總線接口,可接收輸出信號為RS485的氣體探測器
(具體連接探測器數量根據實際情況而定)
◆ 產品尺寸:L 435 mm×W 300 mm×H 118 mm
◆ 產品重量:約8.5 kg
◆ 報警記錄:≥60000(可替換大容量?jī)?nèi)存卡增加存儲)
◆ 無源開關:6組
◆ 網口:1組
◆ 報警后,可發出聲光報警信號,并保持至手動復位
◆ 報警聲音信號可以手動消音
輸出方式:無源開關量、RS485(選配)、以太網口(選配)、
報警輸出:內置6組可編程外控輸出,
觸點容量:2A/DC24V或1A/AC220V
安裝方式:現場固定安裝,壁掛
組網容量:32路模擬信號輸入 或 150路 RS485輸入
報警方式:聲光報警
報 警 點:兩級報警、可由用戶自由設置
供電電壓:AC220V±10% 50HZ
信號輸入:4-20mA, RS485
工作溫度:(-10 ~55)℃
工作濕度:(20~93)%RH
壓力范圍:(86- 106)KPa
線纜要求:RVVP 2×2.5mm2; RVVP 3×1.5mm2; RVVP 4×1.5mm2
外觀尺寸:(465X320X110)mm
